구조물 2D 도면을 3D 모델로 자동 변환

건설 분야 스타트업 DataLabs(도쿄)는 교각과 수문, 옹벽 등의 토목구조물 2D 도면으로부터 3D 모델을 자동 생성하는 서비스 ‘Framy’​를 개발했다. 2026년 여름 서비스를 시작할 예정이다.

국토교통성이 추진하는 3D 모델의 계약도서화를 염두에 두고, 건설회사와 건설 컨설턴트 회사의 업무 효율화를 지원한다.

Framy는 사용자가 2D CAD 도면을 클라우드에 업로드하고 대상 구조물의 종류와 출력 시 LOD(Level of Detail, 형상의 상세도)​를 지정하면 BIM/CIM의 표준 포맷인 IFC 형식의 3D 모델로 출력하는 시스템이다. 정면도와 측면도를 자동으로 읽어 3D 모델에 정보를 반영한다.

-- 점군 데이터로부터 변환도 가능 --
처리에 걸리는 시간은 수분 정도다. 출력된 3D 모델은 다운로드해 다른 애플리케이션에서 가공할 수 있다. 2D CAD 도면뿐 아니라 레이저 등으로 취득한 점군 데이터를 3D 모델로 변환하는 기능​도 갖추고 있다.

또한 Framy는 주로 구조물을 대상으로 하는 IFC 형식에 더해, 지형을 표현하고 도로나 토공사 등에 사용되는 J-LandXML1.2 형식의 3D 모델도 지원한다.

CAD 소프트웨어의 기능을 이용해 도면을 3D 모델로 만들 경우 구조물이나 도로 등 대상에 따라 서로 다른 소프트웨어를 사용하는 경우가 많다. DataLabs의 다지리(田尻) CEO는 “Framy를 사용하면 하나의 클라우드상에서 통합해 작업할 수 있어 작업에 드는 수고가 줄어든다”고 설명한다.

다지리 CEO는 “국토교통성의 BIM/CIM 추진 움직임이 뒤받침이 되어 서비스 수요가 더욱 높아질 것이다”고 내다봤다. DataLabs는 서비스 개시에 앞서 2026년 6월 1일부터 무료 체험 사용자를 모집하기 시작했다.

 -- 끝 --


Copyright © 2026 [Nikkei Construction] / Nikkei Business Publications, Inc. All rights reserved.

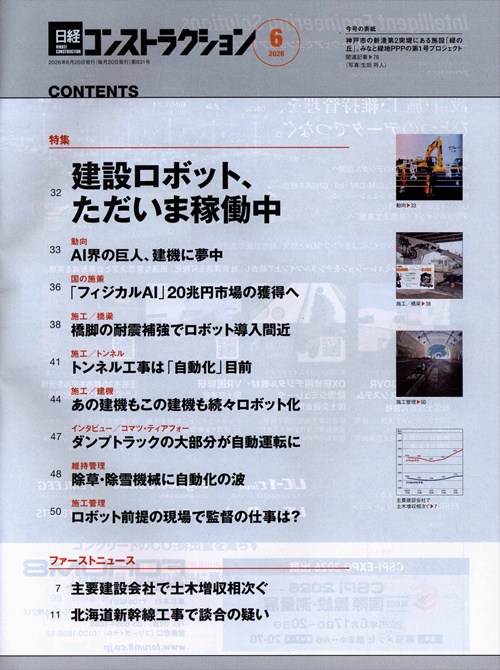

닛케이 컨스트럭션_2606호 목차
