현장의 3D 모델로 원격 시공 관리

건설 현장의 3D 모델을 고빈도로 작성해 공사의 진척 관리를 원격화하고, 관리의 정확도를 높이는 등 건설사의 노력이 잇따르고 있다.

가시마는 히타치제작소의 자회사인 히타치산업제어솔루션즈(도쿄)와 공동으로, 현장의 3D 모델을 수시로 갱신/확인할 수 있는 시스템 ‘리얼타임 3D 스캔’을 개발했다. 국토교통성 간토지방정비국이 발주한 도쿄도 하치오지시의 ‘R2 국도20호 하치오지남BP관 제2터널 공사’에 도입. 현장에서 떨어진 사무실에서도 공사의 진척 상황을 파악해 시공 관리 업무의 효율화를 달성할 수 있음을 확인했다.

이 시스템에서는 현장을 조망할 수 있는 여러 지점에 카메라와 고성능 센서 LiDAR(라이더)를 세트로 설치해 동시 촬영을 하고, 이미지와 점군 데이터를 취득한다. 분석용 클라우드에 데이터를 전송하고, 클라우드에서 이미지와 점군 데이터를 매칭해 색상을 입힌 3D 모델을 생성한다. 현장에서 열람하는 데 전용 단말기는 필요 없다. 3D 모델을 사용해 치수나 중장비 작업 범위 등을 확인할 수 있다.

지금까지도 현장에 정점 카메라를 두고 연속 촬영하거나 드론으로 현장 전경을 촬영하는 일은 있었다. 가시마에 따르면 정점 카메라나 드론으로 촬영한 사진으로는 거리 측정이 어려웠다. 드론을 사용해 3D 모델을 만들 경우, 비행 조건에 따라 점군 데이터 등을 생성하는 데도 시간이 걸렸다.

-- 오바야시구미는 드론으로 자동 측량 --
한편 오바야시구미는 드론을 활용해 현장의 진척 관리를 고도화하고 있다. 일본의 드론 기업 Liberaware와 KDDI 산하의 KDDI 스마트 드론(도쿄)과 공동으로, 동일본고속도로(NEXCO 동일본)가 발주한 군마현 안나카시의 ‘조신에쓰 자동차도(낙석 대책) 기타노마키(그1∙2) 공사’ 현장에 자동 충전 포트를 갖춘 드론을 1년간 상시 배치. 무인 지역에서의 비가시권 비행(레벨3)으로 매주 원격 자동 측량을 계속적으로 실시했다.

3사는 드론 촬영부터 촬영 데이터의 클라우드 전송, 3D 모델 생성, 공사 진척의 시각화까지의 일련의 과정을 완전 자동화하는 시스템을 확립. 현장에 사람이 상주하지 않고도 관리가 가능하도록 했다.

가시마나 오바야시구미와 같은 대형 건설사뿐 아니라, 준대기업인 안도하자마가 공사의 진척을 관리하는 데이터 플랫폼을 대규모 조성 공사에 도입하고 있다.

 -- 끝 --


Copyright © 2025 [Nikkei Construction] / Nikkei Business Publications, Inc. All rights reserved.

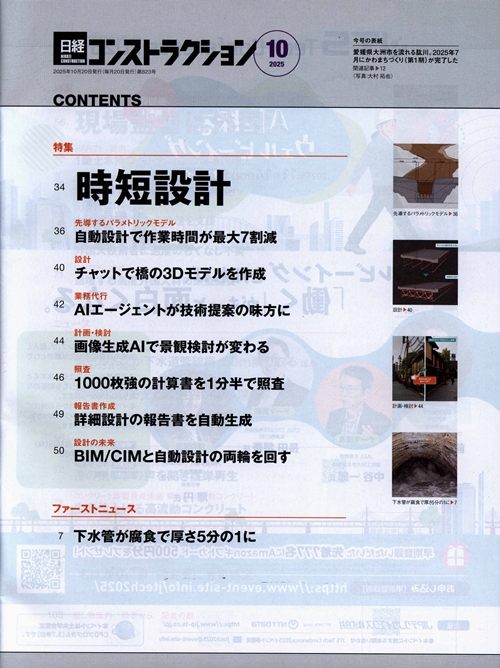

Nikkei Construction_2025.10 목차
