4족보행 로봇으로 터널 공사 현장 관찰

고노이케구미(鴻池組)는 로봇 전용 앱 등을 개발하는 Pocket Queries(도쿄)와 공동으로, 4족보행 로봇을 이용해 산악 터널 공사의 현장 관찰을 원격화 하는 실증실험을 실시했다. 작업자가 갱내에 들어가 관찰하는 기존 기법과 동등한 정확도로 터널 공사 현장의 상황을 파악하는 데 성공했다.

사용한 것은 중국의 스타트업 Unitree Robotics의 ‘B2-W’이다. 4개의 다리 각각에 모터로 움직이는 바퀴를 부착한 휠형 4족보행 로봇이다.

평지는 물론 기복이 심한 지형이나 장애물이 널려 있는 장소, 가파른 경사지 등에서도 관절을 움직이며 안정적으로 주행할 수 있다. 최고 시속은 약 20km로, 일반 4족보행 로봇에 비해 빠르다. 예를 들면, Unitree Robotics의 구형기 ‘B1’의 최고 시속 약 4km와 비교하면 5배의 스피드다.

-- 비 GPS 환경에서도 자율주행 가능 --
고노이케구미와 Pocket Queries는 터널 공사 현장의 관찰용 카메라와 데이터 송수신용 통신기기, 미니PC, LED 조명 등을 로봇에 실어, 건설현장 순시용으로 제작했다. 또한 양사가 개발한 ‘라인 트레이스 기능’도 탑재. 심도 카메라로 지면에 부설한 컬러 테이프를 이미지 인식해 자율주행한다. GPS를 사용할 수 없는 갱내에서도 로봇을 목적지까지 주행하도록 할 수 있다.

터널 공사 현장의 관찰은 화약을 터뜨려 암반을 파쇄하고, 무너진 암석을 반출한 뒤에 실시한다. 콘크리트 분사나 지보공 건축의 전 단계이기 때문에 터널 공사 현장 근처는 낙석이나 붕괴의 위험이 있다. 로봇을 이용해 작업을 원격화 하면 작업자의 안전도 확보할 수 있다.

고노이케구미는 앞으로, AI를 이용해 이미지를 통해 터널 공사 현장 상황을 자동으로 평가하는 기능이나, 고성능 센서의 LiDAR에 의한 자기 위치 추정 기능의 개발을 목표로 한다. 산악 터널 공사 외에 인프라 점검 등으로 활용의 장을 넓히는 것도 검토한다.

터널 공사 현장을 관찰하는 실증실험에서 사용한 로봇은, 이미 건축 공사 현장에서 실적이 있다. 고노이케구미와 Pocket Queries는 2025년 2월, 오사카-간사이 엑스포의 행사장 ‘EXPO 내셔널 데이 홀’ 현장에서 이 로봇의 주행 실험을 실시. 계단이나 복잡한 모양의 슬로프를 주행하며, 건축공사 현장에서 안정적인 자율주행이 가능하다는 것을 확인했다.

 -- 끝 –

Copyright © 2025 [Nikkei Construction] / Nikkei Business Publications, Inc. All rights reserved.

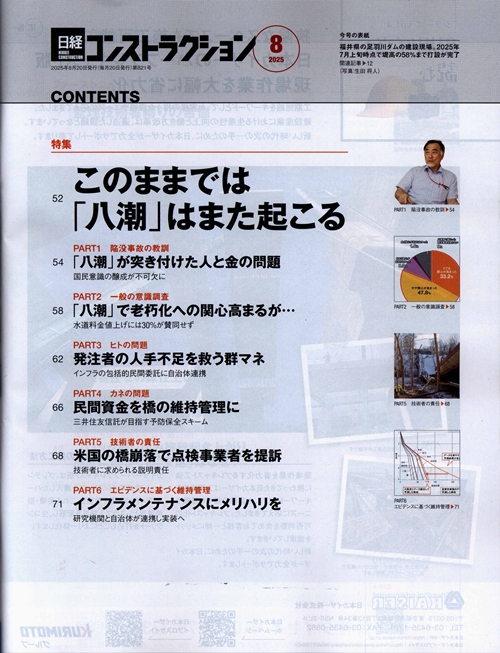

Nikkei Construction_2025.8 목차
