Nikkei Construction_2025.7 (p20-21)

트러블
리니어의 터널 공사에서 용수 대책 중지

기후현 미즈나미시에서 진행하고 있는 리니어 중앙 신칸센의 터널 공사의 영향으로 주변 지역에 지하수위 저하나 지반침하가 발생하고 있는 문제로, JR도카이는 도중까지 실시한 용수 대책을 중지한다고 발표했다. 용수 대책 공사로 인해 미래에 터널에 손상이 발생할 우려가 있기 때문이다.

떨어진 수위를 원래대로 되돌리는 방책은 아직 찾지 못했으며, 앞으로 십수 년 내 지반이 최대 20cm 더 가라앉을 가능성이 있다. JR도카이가 2025년 6월 3일에 개최한 주민설명회에서 밝혔다.

문제가 되고 있는 것은, 시미즈건설/다이닛폰컨스트럭션/아오키아스나로건설 JV(공동기업체)가 NATM에서 건설하고 있는 ‘히요시터널’이다. 24년 2월 터널 내에서 용수가 발생하면서 근처 우물 등의 수위가 떨어졌다. 용수 발생 이후 부근에 설치한 관측용 우물에서는 현재까지 최대 70m 정도 지하수위가 떨어졌다. 또한 수위 저하의 영향으로 볼 수 있는 지반침하도 발생. 25년 5월 28일 시점에서 최대 10.9cm의 침하를 계측했다.

히요시터널에서는 24년 5월에 굴착을 중단하고, 1차 주입으로서 우레탄계 약액 주입을 통한 용수 대책을 실시했다. 계속되는 2차 주입에서는, 시멘트계 주입재로 터널을 링 모양으로 둘러싸는 두께 3m의 ‘커버록(covering rock)’과, 그 외측을 두께 3m로 덮는 ‘본(本)주입’의 2층을 구축한다.

커버록은 본주입의 주입재가 터널 내로 유입되는 것을 막는 것이 목적이다. 외측의 본주입을 통해 암반의 균열을 메워서 용수를 막는다.

그러나 커버록을 구축 중인 24년 7월 하순, 이 공법의 안전성에 의심이 생겼다. 같은 공법을 채택한 가고시마현 호쿠사쓰횡단도로 ‘호쿠사쓰터널’에서 내벽에 해당하는 복공 콘크리트가 붕괴돼, 토사가 갱내로 유입되는 사고가 발생했기 때문이다.

JR도카이는 이 사고 때문에 24년 8월에 실시할 예정이었던 본주입을 일단 중지. 공법의 재고를 포함해 시공 내용을 재검토하기로 했다. 구축 도중이던 커버록은 구조적인 안정성을 고려해 시공을 이어나가 같은 해 12월 완성했다.

-- 터널에 불균일한 압력 --
커버락 구축 후에 터널 외주(外周) 부분의 지하 수압을 계측한 결과, 장소에 따른 편차가 큰 것으로 판명되었다. 특히 터널 남쪽의 수압이 높아서 지하수 유입이 많았다.

JR도카이가 안전성을 검토한 결과, 2가지 리스크가 있는 것으로 나타났다. 첫번째는 본주입으로 지하 수위가 회복되면 터널에 불균일한 압력이 가해져 구조물이 변형/손상될 위험이다. 특히 저반(底盤) 부분에 큰 영향을 미친다.

두번째는 주입재로 막지 못한 균열에 많은 양의 지하수가 몰려, 그 수압으로 터널이 손상될 위험이다. 터널 주위의 암반은 화강암으로, 다양한 길이와 방향의 균열이 있다. 커버록 구축 상황 등으로 인해 주입재가 계획 범위를 벗어나거나 충족되지 못할 가능성이 있는 것으로 나타났다. 주입재의 침투 범위에 편차가 생기면서 수로가 남겨질 우려가 있다.

이러한 리스크가 발생하는 한 요인으로, 터널 굴착 후에 용수 대책을 실시하는 이 현장 특유의 사정이 있다. 굴착 전에 실시하는 통상적인 지수(止水) 대책과 달리, 용수가 발생한 후에는 암반 내에서 지하수가 흐르고 있어 주입재가 떠내려갈 우려가 있다.

한편, 같은 공법으로 용수 대책을 실시한 호쿠사쓰터널에서는 저반이 융기하여, 파손된 복공에서 지하수가 힘차게 갱 내부로 유입되었다. 리니어의 히요시터널에서 상정한 2가지 리스크가 사고 원인이 되었을 가능성이 있다.

 -- 끝 –

Copyright © 2025 [Nikkei Architecture] / Nikkei Business Publications, Inc. All rights reserved.

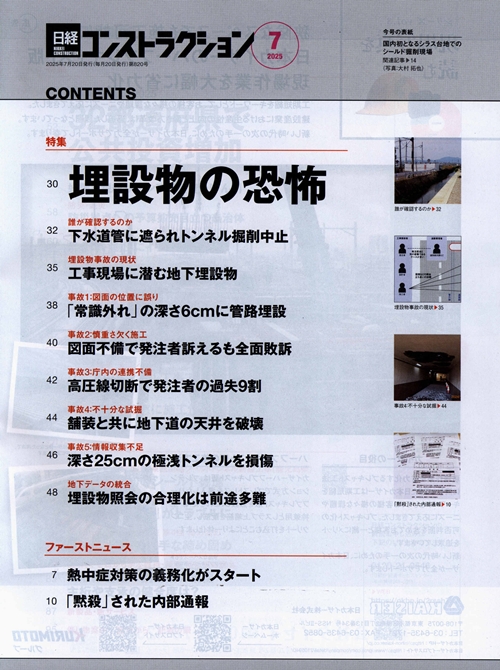

Nikkei Construction_2024.7 목차
