Part 4 루프를 검출하는 기술
전용 프레임으로 루프를 검출
MAC 주소 테이블의 업데이트 빈도도 재료로

루프 장애를 ‘예방’하는 기술뿐 아니라 이를 검출하는 기술도 존재한다. Allied Telesis의 야마나카(山中) 프로덕트 매니지먼트 부장에 따르면, 방식은 크게 3가지다. 'LDF(Loop Detection Frame) 검출' 'MAC 주소 스래싱(Thrashing) 검출' '수신 레이트 검출'이다. 각각 자세히 살펴보자.

-- 루프 검출 전용 프레임을 사용한다 --
첫 번째 LDF 검출에서는 루프 검출 전용 프레임인 LDF를 사용해 루프 구성을 감지한다. 먼저 스위치 A는 LAN 포트에서 루프 검출용 멀티캐스트 주소로 LDF를 전송한다. 네트워크에 루프 구성 부분이 있으면 LDF가 다시 되돌아오고, 되돌아온 LDF를 스위치 A가 수신한다.

스위치 A는 LDF의 발신원 MAC 주소가 자신의 MAC 주소와 일치할 경우, 네트워크 내에 루프 구조가 존재한다고 판단한다. 그 이후의 동작은 임의로 결정되는 경우가 일반적이며, 해당 포트를 비활성화하도록 하면, 브로드캐스트 스톰의 확산을 억제할 수 있다.

-- 테이블의 빈번한 업데이트를 의심한다 --
두 번째 MAC 주소 스래싱 검출에서는 스위치가 가지고 있는 MAC 주소 테이블의 ‘동작’을 통해 브로드캐스트 스톰 발생을 검출한다. 일반적일 때의 동작과 루프 장애 발생 시의 동작을 비교하며 원리를 이해해 보자.

먼저 평상시의 동작이다. 스위치 A는 포트 1에 연결된 컴퓨터로부터 프레임을 받으면, 컴퓨터의 MAC 주소를 포트 1과 연결하는 형태로 MAC 주소 테이블에 기록한다. 이 기록은 장비를 교체하지 않는 한 기본적으로 유지된다.

반면, 예를 들어 스위치 A와 스위치 B 사이에 루프 장애가 발생하고 있는 경우는 어떨까? 스위치 B는 컴퓨터로부터 프레임을 받는다. 그리고 이를 스위치 A로 전송해도 루프 구성이 문제를 일으켜 브로드캐스트 스톰이 발생한다.

그러면 동일한 발신원 MAC 주소 ‘AA:AA:AA:AA:AA:AA’를 가진 프레임이 포트 1과 2에 번갈아 도착하고, 스위치 A는 MAC 주소 테이블에 대해 발신원 MAC 주소에 연결된 포트를 반복적으로 업데이트한다. 이러한 스래싱(빈번한 업데이트)을 감지함으로써 브로드캐스트 폭풍이 발생하고 있다고 판단하는 것이다.

-- 프레임의 양으로 판단한다 --
세 번째 수신 레이트 검출은 스위치에 도달하는 프레임의 ‘양’을 기준으로 브로드캐스트 스톰의 발생을 검출하는 방식이다. 원리는 다음과 같다.

브로드캐스트 스톰이 발생하면 스위치 A에서 스위치 C로 대량의 프레임이 도달한다. 스위치 C는 미리 수신 레이트 검출 기능을 활성화하고, 일정한 임계값을 설정해 둔다. 수신되는 프레임 수가 이 임계값을 초과하면 브로드캐스트 스톰이 발생하고 있다고 판단한다. LDF 검출이나 MAC 주소 스래싱 검출과 마찬가지로, 검출된 포트를 비활성화하도록 설정해 둔다.

버팔로 법인마케팅부의 이나코(稲子) 씨는 위 3가지 방식의 루프 검출 정확도에 대해 “기본적으로는 LDF 검출, MAC 주소 스래싱 검출, 수신 레이트 검출 순으로 정확도가 높다”라고 말했다. 다만 Allied Telesis의 야마나카 부장은 “스위치끼리 캐스케이드 방식으로 연결한 경우에는 연결된 스위치를 통과하지 못해 루프를 검출하지 못할 수 있다"라고 설명했다. MAC 주소 스래싱 검출과 수신 레이트 검출은 LDF가 취약한 부분을 보완할 수 있는 검출 방식이라고 할 수 있다.

 -- 끝 --


Copyright © 2026 [Nikkei Network] / Nikkei Business Publications, Inc. All rights reserved.

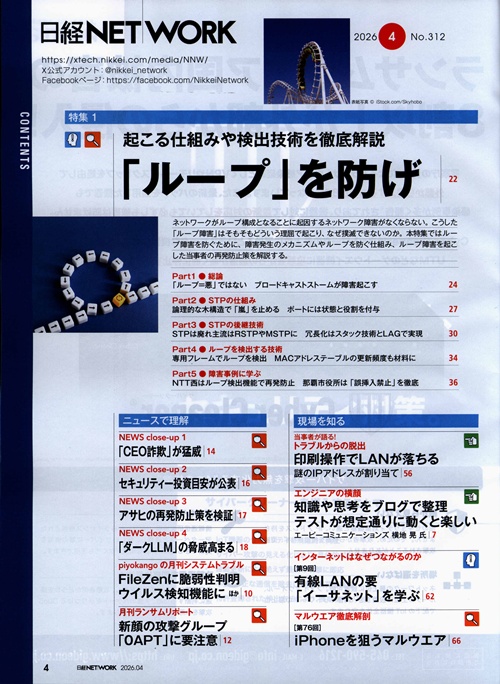

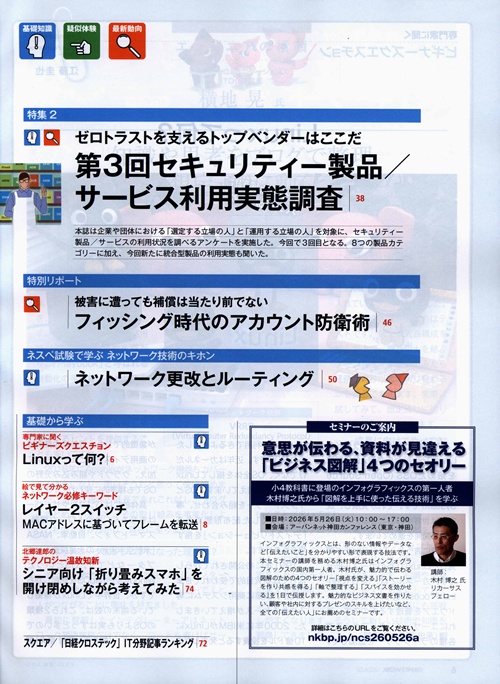

닛케이 NETWORK_2026.04호 목차
